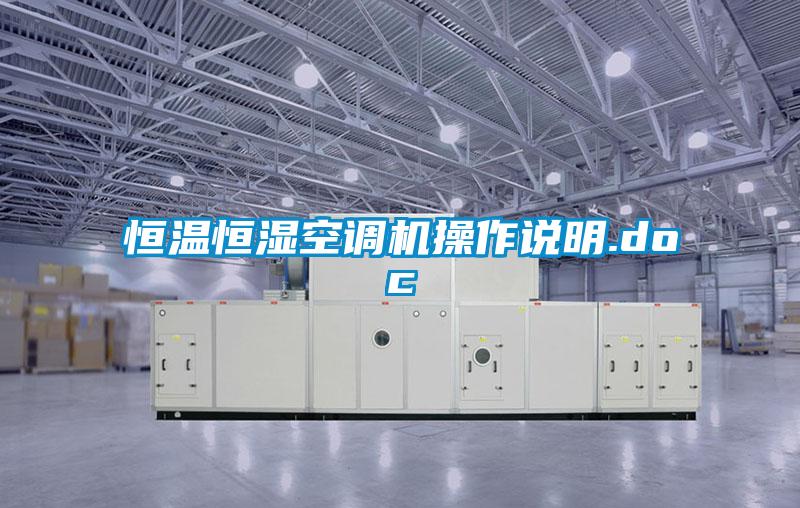

恒溫恒濕空調機操作說明.doc

恒溫恒濕空調機操作說明.doc

　　使用說明

　　菜單中的通用元件的含義：

　　Left（左）鍵。向前翻屏。每按一次都會(huì )使菜單按指定順序向前翻一頁。

　　Right（右）鍵。向后翻屏。每按一次都會(huì )使菜單按指定順序向后翻一頁。

　　Return（返回）鍵。返回主畫面。不管在任何菜單里，只要按一下該鍵，屏幕就會(huì )顯示主畫面。

　　Keypad（鍵盤）。當需要輸入時使用，為方便輸入采用了大按鈕，多頁切換。

　　注：每一個需要輸入的數字在鍵入數值后必須按“Enter”確認后才能輸入。

　　七大功能介紹:

　　一、主畫面及主菜單

　　A1、主畫面

　　運行/

　　運行/停止按鈕。

　　本地/遠程選擇

　　本說明書中的數字只是顯示該參數有效數字的位數，在實際顯示中可能會(huì )有不同。

　　說明：在本系統中，所有按鈕上的說明文字均表示當前狀態，按一下鍵之后會(huì )切換狀態。如上例中，開機/停機按鈕在顯示的提示字符為“停機”，則按一下該鍵后切換到“運行”狀態。

　　A2、主菜單

　　說明：設定菜單需要輸入密碼。包括設定溫、濕度；機組定時開停時間；顯示機組運行時間等。（用戶名：USER，密碼：9394）

　　參數菜單需要輸入密碼。此菜單為工廠專用菜單，用戶請不要隨意更改，以免造成不必要的損失。

　　狀態菜單包括主控制器輸入/輸出點列表，溫、濕度歷史曲線。

　　報警菜單記錄報警輸入接點的觸發及復位時間。

　　信息菜單顯示程序版本。

　　默認值菜單是控制器第一次上電時用于設置主要運行參數，用戶請不要隨意操作。

　　二、設定菜單

　　B1、溫、濕度設定

　　每一天的定時使能鍵，當前狀態為允許，即當天機組在設定的啟動時間開機，在設定的停機時間停止。B2、機組定時開停

　　每一天的定時使能鍵，當前狀態為允許，即當天機組在設定的啟動時間開機，在設定的停機時間停止。

　　定時功能的使能鍵，只有設為“定時啟用”

　　定時功能的使能鍵，只有設為“定時啟用”才能使用定時功能。

　　B4、機組運行時間

　　時間復位鍵。持續按下5

　　時間復位鍵。持續按下5秒后運行時間清零。

　　三、參數菜單

　　D1、輸入點狀態

　　說明：跟在每一個輸入點后面的指示燈紅色表示輸入點斷開；綠色表示輸入點閉合。

　　主控制器的輸入/輸出點的定義請參看附表。

　　D2、輸出點狀態

　　蒸汽加濕量、冷水閥輸出百分比說明：蒸汽加濕量在菜單中為一個百分比數。

　　蒸汽加濕量、冷水閥輸出百分比

　　D3、溫濕度變化曲線

　　D4、PLC時間設定

　　五、報警菜單

　　E1、報警記錄

　　說明：若發生故障報警，必須按一下本屏菜單的“復位故障”鍵才能使報警信息復位。否則，即使輸入的報警接點已復位，控制器還會(huì )認為故障未消除。

　　六、信息菜單

　　F1、版本信息

　　七、默認值菜單

　　G1、默認參數
