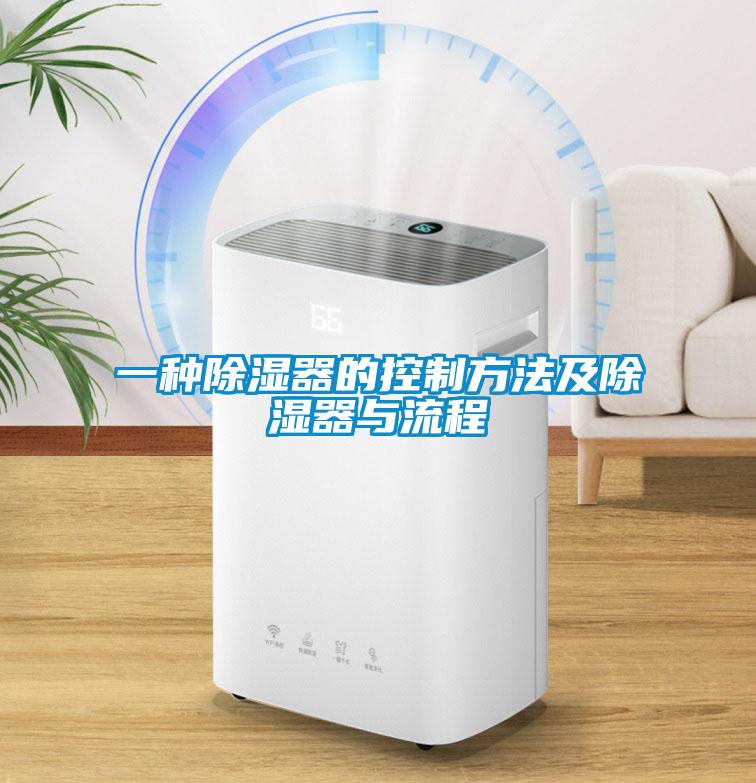

一種除濕器的控制方法及除濕器與流程

一種除濕器的控制方法及除濕器與流程

　　1.本發明涉及除濕器技術領域，尤其涉及一種除濕器的控制方法及除濕器。背景技術：2.現有技術中，半導體除濕器因其較小的結構和較高的成本要求只設置了水滿保護，當水箱取出后除濕器仍然繼續工作，存在冷凝外流的風險，影響用戶體驗。3.現有技術中一般采用位置檢測、液位檢測等檢測裝置形成檢測系統，用來檢測水箱內的水位并控制除濕器的工作狀態，這種方案往往結構復雜，除濕器內部走線復雜，通過設置多個檢測裝置分別對水位和水箱的裝載狀態進行檢測，使除濕器的成本較高，維護不便。技術實現要素：4.鑒于此，本發明提供一種除濕器的控制方法及除濕器，至少用于解決現有技術中存在的除濕器檢測系統復雜的技術問題，具體地：5.第一方面，本發明提供一種除濕器的控制方法，所述除濕器包括水箱和微動開關，6.所述除濕器開機，存儲所述水箱的裝載狀態，所述裝載狀態包括水箱載入狀態和水箱取出狀態，所述控制方法包括：7.檢測所述微動開關的開閉狀態，并獲取閉合時間；8.當所述微動開關閉合時間小于或等于預設時長時，結合存儲的所述水箱的裝載狀態判斷水箱的當前裝載狀態，并控制所述除濕器的運行；9.當所述微動開關閉合時間大于預設時長時，結合存儲的所述水箱的裝載狀態判斷為水箱內水滿，并控制所述除濕器的制冷模塊停止運行。10.進一步可選地，所述預設時長包括第一閾值；11.當所述微動開關閉合時間小于等于第一閾值時，結合存儲的所述水箱的裝載狀態判斷所述水箱的當前裝載狀態：12.當所述水箱在微動開關閉合之前為載入狀態，則判斷所述水箱的當前裝載狀態為取出狀態，并更新存儲的裝載狀態為取出狀態，控制所述除濕器的制冷模塊停止運行；13.當所述水箱在微動開關閉合之前為取出狀態，判斷所述水箱的當前裝載狀態為載入狀態，并更新所述存儲水箱狀態為載入狀態。14.進一步可選地，所述控制所述制冷模塊停止運行時，控制所述除濕器的風機保持運行。15.進一步可選地，16.獲取所述制冷模塊的冷端溫度，并判斷所述冷端溫度是否高于冷凝溫度，17.當所述冷端溫度高于所述冷凝溫度時，控制所述除濕器的風機停止運行；18.當所述冷端溫度等于或低于所述冷凝溫度時，控制所述除濕器的風機保持運行。19.第二方面，本發明提供一種除濕器，包括：20.控制器，可用于執行上述控制方法；21.水箱，所述水箱以抽拉的方式載入或者取出，所述水箱上設置有凸塊；22.微動開關，與所述控制器相連，具有設置在所述水箱的抽拉路徑上的觸發件；23.在所述水箱載入或取出過程中，所述凸塊可抵觸所述觸發件觸發所述微動開關使其處于閉合狀態，24.所述水箱內設置可隨水箱內的水位上下浮動的浮子，所述浮子的一部分可伸出到所述水箱外部，在所述水箱內水滿狀態時，所述浮子可抵觸所述觸發件觸發所述微動開關使其處于閉合狀態。25.進一步可選地，所述觸發件為壓片，所述微動開關包括觸點按鈕，所述壓片的第一端連接在所述微動開關上，所述壓片的第二端與所述凸塊或所述浮子接觸，所述觸點按鈕位于所述壓片的上方，所述凸塊或浮子抵觸所述壓片向上運動按壓所述微動開關的觸點按鈕使其處于閉合狀態。26.進一步可選地，所述壓片具有彎折部，27.所述水箱處于裝載狀態時，所述彎折部位于所述凸塊上方避讓所述凸塊。28.進一步可選地，所述壓片的第二端設置有滾輪，滾輪與所述水箱的頂壁面保持滾動接觸，在所述水箱載入或取出過程中，所述滾輪沿所述水箱的頂壁面滾動，且當所述水箱裝載到位后，所述滾輪與所述浮子伸出水箱的一端保持接觸。29.進一步可選地，所述凸塊設置有多個，多個所述凸塊沿著所述水箱安裝或取出的方向分布，所述凸塊與凸塊之間具有連接部；30.所述水箱安裝或取出過程中，所述凸塊抵觸所述壓片時所述壓片觸發所述微動開關閉合，所述連接部與所述壓片抵觸時所述微動開關斷開。31.進一步可選地，所述凸塊為半圓柱形凸起結構。32.本發明通過微動開關和水箱配合，實現通過微動開關的閉合時間判斷水箱狀態和水箱內的水滿狀態，并根據判斷結果控制除濕器的運行狀態。增加了檢測保護功能且無需增加額外成本，避免水箱取出后冷凝水外流，提升用戶體驗。附圖說明33.通過參照附圖詳細描述其示例實施例，本公開的上述和其它目標、特征及優點將變得更加顯而易見。下面描述的附圖僅僅是本公開的一些實施例，對于本領域的普通技術人員來講，在不付出創(chuàng )造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。34.圖1示出本發明實施例除濕器控制方法流程圖；35.圖2示出本發明實施例除濕器水箱與微動開關配合狀態示意圖(水箱未安裝)；36.圖3示出本發明實施例除濕器水箱與微動開關配合狀態示意圖(凸塊觸發微動開關)；37.圖4示出本發明實施例除濕器水箱與微動開關配合狀態示意圖(水箱安裝)；38.圖5示出本發明實施例除濕器水箱與微動開關配合狀態示意圖(水箱水滿)；39.圖6示出本發明實施例除濕器設置多個凸塊的水箱與微動開關配合狀態示意圖(水箱未安裝)；40.圖7示出本發明實施例除濕器水設置多個凸塊的箱與微動開關配合狀態示意圖(水箱安裝)；41.圖8示出本發明實施例除濕器設置多個凸塊的水箱與微動開關配合狀態示意圖(水箱水滿)。42.圖中：43.1、微動開關；11、壓片；12、彎折部；13、滾輪；2、水箱；21、凸塊；22、浮子。具體實施方式44.為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創(chuàng )造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。45.在本發明實施例中使用的術語是僅僅出于描述特定實施例的目的，而非旨在限制本發明。在本發明實施例和所附權利要求書中所使用的單數形式的“一種”、“所述”和“該”也旨在包括多數形式，除非上下文清楚地表示其他含義，“多種”一般包含至少兩種，但是不排除包含至少一種的情況。46.應當理解，本文中使用的術語“和/或”僅僅是一種描述關聯對象的關聯關系，表示可以存在三種關系，例如，a和/或b，可以表示：?jiǎn)为毚嬖赼，同時存在a和b，單獨存在b這三種情況。另外，本文中字符“/”，一般表示前后關聯對象是一種“或”的關系。47.還需要說明的是，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的商品或者系統不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種商品或者系統所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的商品或者系統中還存在另外的相同要素。48.本發明通過微動開關壓片設計配合水箱上的凸塊和浮子，實現一個微動開關可同時滿足水位檢測和水箱狀態檢測的功能。使用一個微動開關，通過檢測微動開關的開關信號實現檢測水箱水滿及水箱狀態，從而控制除濕器的啟停，增加了檢測保護功能和賣點，且無需增加額外成本，避免水箱取出后冷凝水外流，提升用戶體驗。以下結合具體實施例對本發明進行詳細介紹：49.如圖2、圖3、圖4、圖5所示，本發明提供一種除濕器，包括：50.控制器，用于對除濕器進行控制；51.微動開關1，與控制器相連，微動開關1上設置有觸發件，觸發件位于水箱2的抽拉路徑上，水箱2的抽拉可作用在觸發件上時微動開關處于閉合狀態，控制器根據微動開關1的開閉判斷水箱2狀態以及水箱2內的水位；52.水箱2，水箱2采用抽拉的方式裝載或取出，水箱2頂部設置有凸塊21，在水箱2安裝或取出過程中，凸塊21可觸發微動開關1的觸發鍵使其處于閉合狀態，53.水箱2內設置有浮子22，浮子22的一部分可伸出到水箱2外部，在水箱2內水滿狀態時，浮子22可觸發微動開關1使其處于關閉狀態。54.具體地，浮子22位于靠近水箱2側面的部分，凸塊21位于靠近水箱2內側面的部分，水箱2安裝和取出的過程中凸塊21可以觸發微動開關1，水箱2安裝后浮子22的上升可以觸發微動開關1。55.優選地，觸發件為設置在微動開關1上設置有壓片11，壓片11的第一端可轉動地連接在微動開關1上，壓片11的第二端為自由端能夠與凸塊21和浮子22接觸并發生轉動，壓片11轉動可按壓微動開關1的觸點按鈕使其處于閉合狀態。進一步地壓片11具有彎折部12，彎折部12形成在靠近第二端的位置，彎折部12向遠離水箱2頂部的上側彎折形成，彎折部12所在位置形成避讓空間，水箱2處于裝載狀態時，彎折部12位于凸塊21上側并與凸塊21之間形成間距，避免凸塊21與壓片11接觸。56.優選地，壓片11的第二端設置有滾輪13，滾輪13與水箱2的頂壁面保持滾動接觸，在水箱2載入或取出過程中，滾輪13沿水箱2的頂壁面滾動，且當水箱2裝載到位后，至少在水箱水滿狀態時滾輪13與浮子22伸出水箱的一端接觸。水箱2安裝或取出的過程中，滾輪13與水箱2滾動接觸減小摩擦力。進一步地，凸塊21為半圓柱形結構，并且凸塊21與水箱2的頂壁連接處形成圓角，可以進一步使水箱2的安裝和取出更加順暢。57.如圖6、圖7、圖8所示，在另一實施例中，凸塊21設置有多個，多個凸塊21沿著水箱2安裝或取出的方向分布，相鄰凸塊21之間形成間距，優選地，相鄰兩個凸塊21之間具有連接部，當連接部與壓片11抵觸時微動開關斷開。水箱2安裝或取出過程中，每個凸塊21可以推動壓片11觸發微動開關1關閉一次。例如，凸塊21可以設置兩個，兩個凸塊21之間間隔一定距離設置，使得可以根據微動開關1的閉合次數以及時間判定水箱2狀態以及水箱2內的水滿情況。58.浮子22包括浮塊和浮桿，浮塊位于水箱2內部，浮桿與浮塊連接并從水箱2頂部穿出，當浮塊隨著水箱2內的水位上升時浮桿隨之上升并能夠推動位于其上側的滾輪13上升，從而帶動壓片11轉動觸發微動開關1。59.上述除濕器的控制方法包括：60.除濕器開機，水箱2處于載入狀態時，儲存水箱狀態為載入狀態；61.獲取微動開關1的開閉狀態，并判斷閉合時間，62.當微動開關1閉合時間小于或等于預設時長時，判斷為操作水箱，并根據水箱當前的裝載狀態控制除濕器的運行狀態，63.當微動開關1閉合時間大于預設時長時，判斷為水箱2內水滿，并控制除濕器的制冷模塊停止運行，同時發出水滿提示信息。優選地，預設時長為1s-5s。64.優選地，預設時長包括第一閾值，例如，第一閾值為1s，還包括第二閾值，例如，第二閾值為2s，當閉合時間小于或等于第一閾值時，判斷為操作水箱，并根據水箱當前的裝載狀態控制除濕器的運行狀態，當閉合時間大于或等于第二閾值時，判斷為水箱水滿。65.具體地，微動開關1閉合時間小于或等于預設時長時，判斷為操作水箱，并讀取儲存水箱狀態，根據儲存的水箱狀態判斷此次操作的具體動作：66.當水箱在微動開關閉合之前為載入狀態(即儲存水箱狀態為載入狀態)時，判斷操作水箱(即水箱的當前裝載狀態)為取出狀態，并更新存儲水箱狀態為取出狀態；67.當水箱在微動開關閉合之前為取出狀態(即儲存水箱狀態為取出狀態)時，判斷操作水箱為載入水箱，并更新存儲水箱狀態為載入狀態。68.操作水箱為取出水箱2時，控制除濕器的制冷模塊停止運行，同時，控制除濕器的風扇保持運行，優選提高風扇的轉速至高檔位運行，快速對制冷模塊的冷端溫度進行熱交換使其快速升溫，避免冷端繼續出現冷凝水而出現冷凝水外溢；69.當操作水箱為裝載水箱時，控制制冷模塊正常運行。70.優選地，當水滿或取出水箱2時，需要進一步判斷制冷模塊的冷端溫度以確定風扇的運行狀態。具體地，獲取制冷模塊的冷端溫度，并判斷冷端溫度是否高于冷凝溫度，71.當冷端溫度高于冷凝溫度時，控制除濕器的風機停止運行；72.當冷端溫度等于或低于冷凝溫度時，控制除濕器的風機保持運行。73.在本實施例中，用戶首次使用該除濕器時，需要使用預設的組合按鍵或專用按鍵對水箱2的狀態進行復位，此時水箱2應在除濕器內部裝好，控制器將此狀態進行記憶，并儲存水箱狀態為載入狀態，用作后期使用判定水箱狀態變化的參考。該水箱狀態復位方式用戶再使用過程中均可使用。74.當用戶使用除濕器時冷凝水水滿，將浮桿推出水箱2，浮桿推動壓在上方的滾輪，帶動壓片11將微動開關1的觸點按鈕壓下，使開關閉合，控制器開始檢查微動開關1的閉合時間，當持續閉合時長大于預設時(例如2s)控制器判定為水箱2內水滿，并停止運行除濕器的制冷模塊，在本實施例中制冷模塊為半導體制冷組件。此時風機調整為高風檔運行，快速對制冷組件的冷端溫度進行熱交換使其快速升溫，溫度檢測模塊檢測半導體制冷組件的冷端溫度是否高于露點溫度，當高于露點溫度時，停止風機運行，并通過整機的顯示模塊顯示水滿保護代碼提示用戶清理冷凝水，避免冷端繼續出現冷凝水而出現冷凝水外溢。75.當用戶取出水箱2倒冷凝水時，控制器檢測到微動開關1閉合時間少于預設時長，控制器讀取前一次存儲的水箱狀態并進行比較(前一次為載入狀態)，控制器判斷當前為取出水箱狀態，控制器不啟動除濕器的半導體制冷模塊，此時風機調整為高風檔運行，快速對制冷組件的冷端溫度進行熱交換使其快速升溫，避免冷端繼續出現冷凝水而出現冷凝水外溢；當用戶清理完冷凝水裝入水箱2時，控制器檢測到微動開關1閉閉合時間少于預設時長，控制器讀取前一次存儲的水箱狀態并進行比較(前一次為取出狀態)，控制器判斷當前為裝入水箱狀態，控制器啟動除濕器的半導體制冷模塊、風機繼續除濕。76.優選地，在另一實施例中，當水箱2上設置多個凸塊21時，還可以根據微動開關1閉合次數判斷，當微動開關1閉合一次且持續時間大于預設時長判斷為水箱2水滿，當微動開關1連續多次閉合，則判斷為操作水箱2。77.以上具體地示出和描述了本公開的示例性實施例。應可理解的是，本公開不限于這里描述的詳細結構、設置方式或實現方法；相反，本公開意圖涵蓋包含在所附權利要求的精神和范圍內的各種修改和等效設置。
